產品概述
上海自龍閥門制造有限公司生產軟密封伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用。其主要特點如下：
1、操作力矩小，操作方便，省力靈巧；
2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到零泄漏；
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
適用范圍
軟密封伸縮蝶閥可在電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用。蝶閥可任意位置安裝，不受介質、流向的影響，另作閥門安裝時兩法蘭間距的調節。

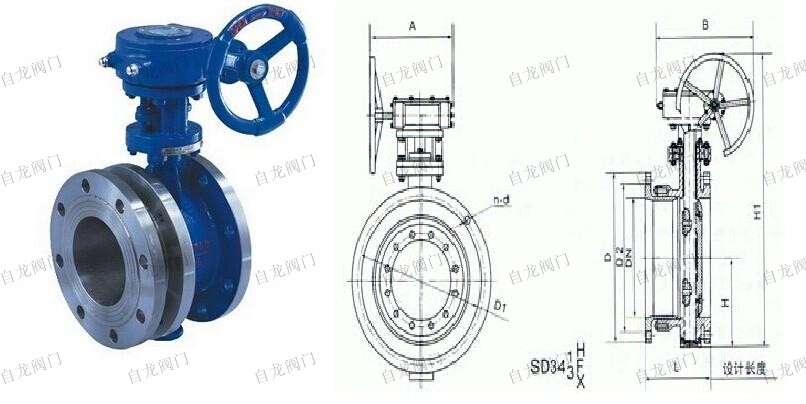

結構
| 規格 | D1 | D2 | D | Lmax | Lmin | H1 | H2 | Z-?d |
| 100 | 180 | 155 | 215 | 216 | 174 | 110 | 170 | 8-?18 |
| 125 | 210 | 185 | 245 | 232 | 186 | 123 | 185 | 8-?18 |
| 150 | 240 | 210 | 280 | 239 | 194 | 140 | 210 | 8-?23 |
| 200 | 295 | 265 | 335 | 264 | 214 | 170 | 238 | 8-?23 |
| 250 | 350 | 320 | 390 | 296 | 235 | 195 | 270 | 12-?23 |
| 300 | 400 | 368 | 440 | 300 | 250 | 222 | 300 | 12-?23 |
| 350 | 460 | 428 | 500 | 320 | 270 | 252 | 330 | 16-?23 |
| 400 | 515 | 482 | 565 | 332 | 282 | 285 | 368 | 16-?25 |
| 450 | 565 | 532 | 615 | 355 | 305 | 310 | 402 | 20-?25 |
| 500 | 620 | 585 | 670 | 365 | 315 | 337 | 438 | 20-?25 |
| 600 | 725 | 685 | 780 | 420 | 370 | 393 | 490 | 20-?30 |
| 700 | 840 | 800 | 895 | 446 | 396 | 450 | 558 | 24-?30 |
| 800 | 950 | 905 | 1010 | 476 | 426 | 515 | 625 | 24-?34 |
| 900 | 1050 | 1005 | 1110 | 506 | 456 | 560 | 685 | 28-?34 |
| 1000 | 1160 | 1115 | 1220 | 516 | 466 | 610 | 750 | 28-?34 |
| 1200 | 1380 | 1325 | 145 | 560 | 510 | 725 | 880 | 32-?41 |
| 1400 | 1590 | 1525 | 1675 | 590 | 540 | 840 | 987 | 36-?48 |
| 1600 | 1820 | 1750 | 1915 | 630 | 585 | 960 | 1158 | 40-?54 |
| 1800 | 2020 | 1950 | 2115 | 680 | 630 | 1060 | 1258 | 44-?54 |
| 2000 | 2230 | 2160 | 2325 | 730 | 680 | 1165 | 1365 | 48-?54 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
