產品概述
上海自龍閥門制造有限公司生產的法蘭截止閥J41H
1、結構先進、密封可靠、性能優良、造型美觀。提高了閥桿的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能。
2、截止閥可以安裝在管道的任何位置上，介質從下往上流。
3、DN250以上采用先進的多密封，雙支架，采用導向運動（能極大提高抗水錘沖擊）、介質從上方進入，較好解決了大口徑截止閥啟閉力矩大，密封無法關嚴，填料室跑冒，有力提高了閥門各項性能與使用范圍。（“關”的力矩是普通閥門的10％“開”的力矩是普通閥門的3％）。
4、法蘭適用于各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。
5、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
適用范圍
法蘭連接國標截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。截止閥適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

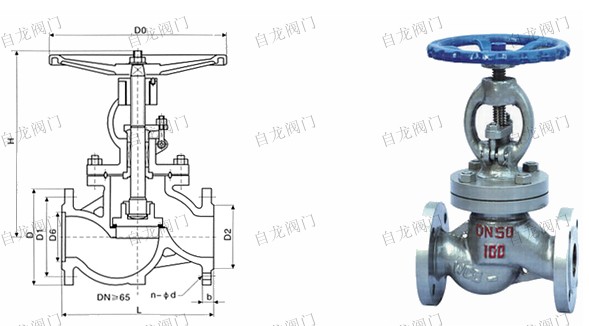

結構
公稱壓力
PN（MPa） | 公稱通徑
DN（mm） | 主要外形尺寸及連接尺寸 | 重量
（kg） |
| L | D | D1 | D2 | D6 | b-f | f2 | z-φd | H | Do |
| 1.6 | 10 | 130 | 90 | 60 | 40 | / | 14-2 | / | 4-14 | 198 | 120 | 4.7 |
| 15 | 130 | 95 | 65 | 45 | / | 16-2 | / | 4-14 | 218 | 120 | 5.2 |
| 20 | 150 | 105 | 75 | 55 | / | 16-2 | / | 4-14 | 258 | 140 | 7.1 |
| 25 | 160 | 115 | 85 | 65 | / | 16-2 | / | 4-14 | 275 | 160 | 7.4 |
| 32 | 180 | 135 | 100 | 78 | / | 18-2 | / | 4-18 | 280 | 180 | 8.5 |
| 40 | 200 | 145 | 110 | 85 | / | 18-3 | / | 4-18 | 330 | 200 | 12.5 |
| 50 | 230 | 160 | 125 | 100 | / | 18-3 | / | 4-18 | 350 | 240 | 14 |
| 65 | 290 | 180 | 145 | 120 | / | 18-3 | / | 4-18 | 400 | 280 | 22.58 |
| 80 | 340 | 195 | 160 | 135 | / | 20-3 | / | 8-18 | 355 | 280 | 29 |
| 100 | 350 | 215 | 180 | 155 | / | 22-3 | / | 8-18 | 415 | 320 | 32.5 |
| 125 | 400 | 245 | 210 | 185 | / | 24-3 | / | 8-18 | 460 | 360 | 80 |
| 150 | 480 | 280 | 240 | 210 | / | 24-3 | / | 8-23 | 510 | 400 | 93.5 |
| 200 | 600 | 335 | 295 | 265 | / | 26-3 | / | 12-23 | 710 | 400 | 180 |
| 250 | 650 | 405 | 355 | 320 | / | 30-3 | / | 12-25 | 786 | 450 | 440 |
| 300 | 750 | 460 | 410 | 375 | / | 30-4 | / | 12-25 | 925 | 500 | 648 |
| 2.5 | 10 | 130 | 90 | 60 | 40 | / | 16-2 | / | 4-14 | 198 | 120 | 4.9 |
| 15 | 130 | 95 | 65 | 45 | / | 16-2 | / | 4-14 | 218 | 120 | 5.4 |
| 20 | 150 | 105 | 75 | 55 | / | 16-2 | / | 4-14 | 258 | 140 | 7 |
| 25 | 160 | 115 | 85 | 65 | / | 16-2 | / | 4-14 | 275 | 160 | 7.4 |
| 32 | 180 | 135 | 100 | 78 | / | 18-2 | / | 4-18 | 280 | 180 | 8.5 |
| 40 | 200 | 145 | 110 | 85 | / | 18-3 | / | 4-18 | 330 | 200 | 12.5 |
| 50 | 230 | 160 | 125 | 100 | / | 20-3 | / | 4-18 | 350 | 240 | 16 |
| 65 | 290 | 180 | 145 | 125 | / | 22-3 | / | 8-18 | 400 | 280 | 25 |
| 80 | 310 | 195 | 160 | 145 | / | 22-3 | / | 8-18 | 355 | 280 | 30 |
| 100 | 350 | 230 | 190 | 160 | / | 24-3 | / | 8-23 | 415 | 320 | 34.5 |
| 125 | 400 | 270 | 220 | 188 | / | 28-3 | / | 8-25 | 460 | 360 | 89 |
| 150 | 480 | 300 | 250 | 218 | / | 30-3 | / | 8-25 | 510 | 400 | 98 |
| 200 | 600 | 360 | 310 | 278 | / | 34-3 | / | 12-25 | 710 | 400 | 180 |
| 250 | 650 | 425 | 370 | 332 | / | 36-3 | / | 12-30 | 786 | 450 | 446 |
| 300 | 750 | 485 | 430 | 390 | / | 40-4 | / | 12-30 | 925 | 500 | 654 |
| 4.0 | 10 | 130 | 90 | 60 | 40 | 34 | 16-2 | 4 | 4-14 | 198 | 120 | 4.9 |
| 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4 | 4-14 | 233 | 120 | 5.7 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16-2 | 4 | 4-14 | 275 | 140 | 7 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16-2 | 4 | 4-14 | 285 | 160 | 8.8 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18-2 | 4 | 4-18 | 302 | 180 | 11.8 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4 | 4-18 | 355 | 200 | 16.5 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20-3 | 4 | 4-18 | 373 | 240 | 24 |
| 65 | 290 | 180 | 145 | 125 | 110 | 22-3 | 4 | 8-18 | 408 | 280 | 33 |
| 80 | 310 | 195 | 160 | 145 | 121 | 22-32 | 4 | 8-18 | 436 | 320 | 44 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24-3 | 4.5 | 8-23 | 480 | 360 | 60 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 4.5 | 8-25 | 558 | 400 | 89 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30-3 | 4.5 | 8-25 | 611 | 400 | 98 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38-3 | 4.5 | 12-30 | 720 | 400 | 190 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
