產品概述
上海自龍閥門制造有限公司生產的直角式波紋管截止閥WJ44H-16C1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
適用范圍
國標波紋管截止閥為長輸管線及設備作為開/關類閥門提供了一個全新環境需求的解決方案。獨特的使用雙層及多層波紋管密封設計形式可確保消除普通截止閥跑、冒、滴、漏現象; 波紋管截止閥可符合世界最嚴格的密封標準; 這對于保證工廠的生產安全，節約能源和保持干凈的工作環境而言至關重要; 適用介質：蒸汽、導熱油、熱煤系統、凝結水、水、空氣、天然氣、液體等有毒介質

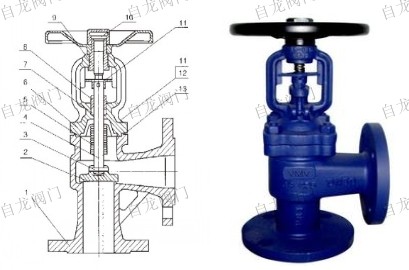

結構
| 口徑
DN | 主要連接尺寸PN16 |
| L | D | D1 | D2 | B | F | H | n-Φd |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | | 4-Φ14 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 185 | 4-Φ14 |
| 25 | 160 | 115 | 82 | 68 | 18 | 2 | 185 | 4-Φ14 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 195 | 4-Φ18 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 225 | 4-Φ18 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 235 | 4-Φ18 |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 250 | 4-Φ18 |
| 80 | 310 | 200 | 160 | 138 | 20 | 3 | 270 | 8-Φ18 |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 345 | 8-Φ18 |
| 125 | 400 | 250 | 210 | 188 | 22 | 3 | 380 | 8-Φ18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 3 | 435 | 8-Φ22 |
| 200 | 600 | 340 | 295 | 268 | 24 | 3 | 600 | 12-Φ22 |
| 250 | 730 | 405 | 355 | 320 | 26 | 3 | 695 | 12-Φ26 |
| 300 | 850 | 460 | 410 | 378 | 28 | 4 | 735 | 12-Φ26 |
| 350 | 980 | 520 | 470 | 438 | 30 | 4 | 1005 | 16-Φ26 |
| 400 | 1100 | 580 | 525 | 490 | 32 | 4 | 1075 | 16-Φ30 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
