產品概述
上海自龍閥門制造有限公司生產的ZMA(B)N型氣動薄膜雙座調節閥是自動控制系統中最常用的執行器之一，閥內有兩個閥座，流體通過閥芯與兩個閥座之間的上下密封面流出，因而流通能力，不平衡力小。適用于流量大、壓差大，泄漏量要求不高的場合。
適用范圍
適用于-20～200(常溫型)、-40～+250、-40～250（中溫型）如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

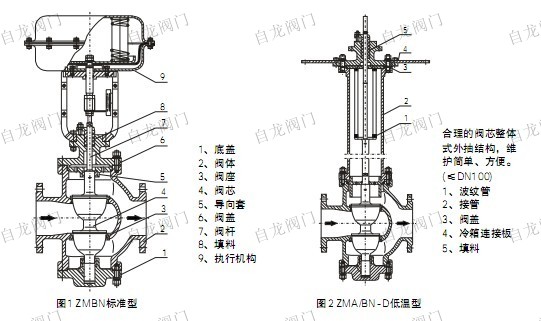

結構
| 公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 額定流量系數kv | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | | 公稱壓力MPa | 0.6 1.6 4.0 6.4（常溫型） 4.0 6.4（中溫型） | | 行 程mm | 16 | 25 | 40 | 63 | 100 | | 介質溫度℃ | -20～200、-40～+250(常溫型)、-40～250（中溫型） | | 流量特性 | 直線、等百分比 | | 法蘭尺寸 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | | 法蘭型式 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | | 閥體
材質 | PN
(MPa) | 1.6 | 常溫型 | HT200 | | 4.0,6.0 | 常溫、中溫型 | ZG230-450、ZG1Cr18Ni9Ti | | 閥芯材質 | 1Cr18Ni9 | | 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | | 可調比 | 30:1 | |
| 執行機構主要技術參數 |
| 型 號 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
| 有效面積cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
| 彈簧范圍KPa | 20～100(標準)；40～200；80～240；20～60；60～100 |
| 氣動薄膜單座調節閥主要技術性能指標 |
| 項目 | 指標值 |
| 基本誤差％ | 不帶定位器 | ±5.0 |
| 帶定位器 | ±1.0 |
| 回差％ | 不帶定位器 | 3.0 |
| 帶定位器 | 1.0 |
| 死區％ | 不帶定位器 | 3.0 |
| 帶定位器 | 0.4 |
| 允許泄漏量L/h | 1×10-3×閥額定容量 |
| 供氣壓力
MPa | 彈簧壓力
KPa | 公稱通徑 | 20 | 20 | 20 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 0.14 | 20-100 | 允許壓差MPa | 5.3 | 3.7 | 2.3 | 1.3 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 | 0.05 | 0.035 |
| 0.24 | 40-200 | 6.4 | 6.4 | 5.5 | 3.1 | 1.8 | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.18 | 0.18 | 0.10 | 0.10 | 0.10 | 0.07 |
| DN | D | | H | H1 |
| PN(MPa) |
| 1.6 | 4.0 | 6.4 | 常 溫型 | 中溫型 |
| 25 | 280 | 185 | 190 | 200 | 685 | 835 | 115 |
| 32 | 280 | 200 | 210 | 210 | 696 | 847 | 120 |
| 40 | 325 | 220 | 230 | 235 | 754 | 905 | 130 |
| 50 | 325 | 250 | 255 | 265 | 784 | 935 | 145 |
| 65 | 410 | 275 | 285 | 295 | 1065 | 1219 | 180 |
| 80 | 410 | 300 | 310 | 320 | 1076 | 1239 | 195 |
| 100 | 410 | 350 | 355 | 370 | 1085 | 1248 | 200 |
| 125 | 495 | 410 | 425 | 440 | 1286 | 1498 | 245 |
| 150 | 495 | 450 | 460 | 475 | 1306 | 1518 | 255 |
| 200 | 495 | 550 | 560 | 570 | 1381 | 1593 | 275 |
| 250 | 620 | 670 | 740 | 752 | 1455 | 1645 | 380 |
| 300 | 620 | 770 | 803 | 819 | 1510 | 1690 | 430 |
| 氣動薄膜單座調節閥主要零件材料及推薦使用溫度范圍 |
| 零件名稱 | 材料 | 溫度范圍 | 備注 |
| 閥 體
上閥蓋 | HT200 | -20～200℃ | |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| 閥芯、閥座、閥桿 | 1Cr18Ni9 | -250～550℃ | |
| 上下膜片 | A3鋼板 | | |
| 支架、頂蓋 | HT200 | | |
| 壓縮彈簧 | 60Si2Mn | | |
| 波紋薄膜 | 5806膠夾480D尼龍66網眼布 | | |
| 填 料 | 聚四氟乙烯 | -40～200℃ | |
| 碳纖維 | -120～350℃ | |
| 柔性石墨 | -40～600℃ | |
