產品概述
上海自龍閥門制造有限公司生產的ZSPQ氣動活塞切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。
適用范圍
適用于-20～200(常溫型)、-40～+250、-40～250（中溫型）如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
結構
| 型號 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 |
| 活塞直徑 mm | 150 | 200 | 300 | 400 |
| 有效面積 cm2 | 175 | 305 | 700 | 1245 |
| 行程 mm | 16 | 25 | 40 | 60 |
| 進氣孔螺紋 | M16×1.5 | M20×1.5 | M24×2 |
| 最大輸出力 N | 7200 | 12800 | 29300 | 5200 |
| 可配附件 | 空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 |
| 操作氣源壓力 KPa | 500 |
氣動切斷閥性能指標: | 公稱通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 泄漏量
滴/min | 軟密封 | 0 |
| 硬密封 | 1 | 3 | 5 | 7 | 9 |
| 切斷時間 S | 1～2 | 2～4 |
|
額定行程偏差% | +10 |
注：泄漏量試驗介質為水
允許壓差 MPa | 公稱通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 允許壓差 | 氣開 | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 |
| 氣關 | 4.0 | 2.5 | 1.7 | 1.0 | 1.1 | 0.8 | 0.6 |

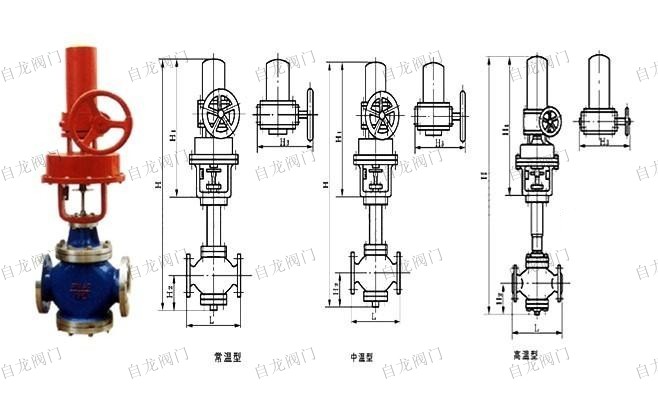

低溫型氣動活塞切斷閥外形尺寸: | 公稱通徑 | L | H2 | H3 | -100℃ | -200℃ | -250℃ |
| 帶手輪 | 不帶手輪 | 帶手輪 | 不帶手輪 | 帶手輪 | 不帶手輪 |
| H1 | H | H1 | H | H1 | H | H1 | H | H1 | H | H1 | H |
| 20 | 180 | 53 | 222 | 500 | 1127 | 500 | 1039 | 700 | 1237 | 700 | 1239 | 900 | 1527 | 900 | 1439 |
| 25 | 190 | 111 | 500 | 1181 | 500 | 1093 | 700 | 1381 | 700 | 1293 | 900 | 1581 | 900 | 1491 |
| 32 | 210 | 117 | 500 | 1193 | 500 | 1105 | 700 | 1393 | 700 | 1305 | 900 | 1593 | 900 | 1505 |
| 40 | 230 | 131 | 280 | 500 | 1310 | 500 | 1203 | 700 | 1510 | 700 | 1403 | 900 | 1710 | 900 | 1603 |
| 50 | 255 | 146 | 500 | 1335 | 500 | 1228 | 700 | 1535 | 700 | 1428 | 900 | 1735 | 900 | 1628 |
| 65 | 285 | 181 | 600 | 1554 | 600 | 1447 | 800 | 1754 | 800 | 1647 | 1000 | 1954 | 1000 | 1847 |
| 80 | 310 | 190 | 600 | 1565 | 600 | 1458 | 800 | 1765 | 800 | 1658 | 1000 | 1965 | 1000 | 1858 |
| 100 | 355 | 194 | 600 | 1569 | 600 | 1462 | 800 | 1769 | 800 | 1662 | 1000 | 1769 | 1000 | 1862 |
| 125 | 425 | 256 | 378 | 700 | 1942 | 700 | 1809 | 900 | 2142 | 900 | 2009 | 1100 | 2342 | 1100 | 2209 |
| 150 | 460 | 266 | 700 | 1952 | 700 | 1819 | 900 | 2152 | 900 | 2019 | 1100 | 2352 | 1100 | 2219 |
| 200 | 560 | 289 | 700 | 1982 | 700 | 1849 | 900 | 2182 | 900 | 2049 | 1100 | 2382 | 1100 | 2249 |
許用介質壓力和工作溫度的關系:
| 閥體材質 | 公稱壓力為4.0MPa介質工作溫度℃ | | 200 | 250 | 300 | 350 | ＜400 | ＜425 | ＜450 | ＜475 | ＜500 | ＜510 | ＜525 | ＜550 | | 最大工作壓力MPa | | ZG270-500
ZG1Cr18Ni9Ti | 4.0 | 3.7 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 | | | | | | | | | | 4.0 | 3.6 | 3.4 | 3.2 | 2.8 | 2.2 | 2.0 | 1.7 | 1.4 | |
主要零件材料：
| 零件名稱 | 材料 |
| 閥體、閥蓋 | ZG270-500、ZG1Cr18Ni9Ti |
| 閥桿、閥芯 | 1Cr18Ni9 |
| 密封填料 | V型聚四氟乙烯 |
| 密封墊 | 1Cr18Ni9夾石棉板 |
| 蝸桿 | 45 |
| O型密封圈 | 耐油橡膠 |
| 壓縮彈簧 | 60Si2Mn |
| 支架 | HT270 |
| 蝸輪箱、蝸輪、氣缸、軸承蓋、活塞 | HT200 |
| 推桿 | 2Cr13 |
型號、規格：
| 類別 | 軟密封 | 硬密封 | | 常溫型 | 中溫型 | 高溫型 | 低溫型 | | 型號 | ZSPQ-40 | ZSPQ-40G | ZSPQ-40G | ZSPQ-40D | | 規格 | DN20～200 | |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
