產品概述
上海自龍閥門制造有限公司生產的ZAZT/ZAT型電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成,以220V Ac電源為動力,接受標準信號0~10mADC或4~20mADC的信號 ,實現對工藝管道中強酸、強堿等腐蝕介質及高粘度、有害介質的流量調節與控制。應用于石油、化工、冶金等耐蝕系統中。
產品特點:閥流通阻力小,流阻力小,流通能力大,無填料函,無外泄漏,具有耐腐、防火、防毒,安全可靠的特點,可根據不同的襯里和隔膜,獲得良好的腐蝕性能。
適用范圍
適用于-20~200(常溫型)、-40~+250、-40~250(中溫型)如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
結構
| 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 額定流量系數Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 2000 |
| 公稱壓力 MPa | 1.0 |
| 執 行 機 構 | Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | DKZ-510 |
| Ⅲ型 | DKZ-510C | DKZ-310C | DKZ-310C | DKZ-410C | DKZ-410C | DKZ-510C |
| 有效推力(N) | 1000 | 4000 | 6400 |
| 工作行程mm | 10 | 16 | 25 | 40 | 60 |
| 允許壓差(MPa) | P1=△P | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.057 |
| P1=P2 | | | | | | | | | |
| 法蘭標準 | 78-59 |
| 流量特性 | 近似快開(調節式) |
| 電源電壓 | 220V 50Hz |
| 出廠狀態 | 電開(如需電關,訂貨時應注明) |
性能指標
| 項目 | 指標值 |
| 基本誤差% | ≤±3.5 |
| 回差% | ≤2.5 |
| 死區% | ≤3.0 |
| 始終點偏差% | ±2.5 |
| 額定行程偏差% | ±2.5 |
| 純滯后 | ≤IS |
| 允許泄量L/H | 橡膠隔膜片“0”,聚四乙烯隔膜為0.5%×閥額定容量(許用壓差下的水) |
| 絕緣電阻 | 不小于20M |
| 阻尼特性 | 不大于3周半 |

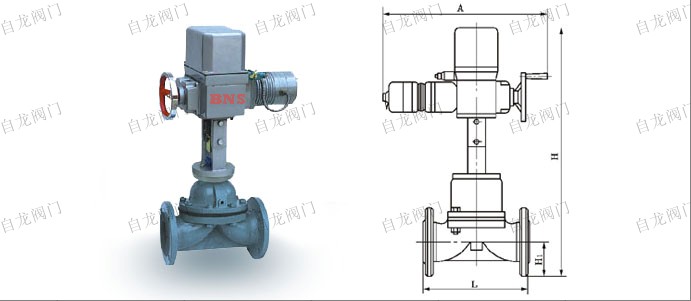

| 公稱通徑 DN | ZAZT型 | ZAZTC型 |
| A | H | H1 | L | A | H | H1 | L |
| 15 | 460 | 562 | 48 | 140 | 340 | 802 | 48 | 140 |
| 20 | 460 | 568 | 53 | 145 | 340 | 808 | 53 | 145 |
| 25 | 460 | 578 | 58 | 155 | 340 | 818 | 58 | 155 |
| 32 | 460 | 593 | 68 | 165 | 340 | 833 | 68 | 165 |
| 40 | 460 | 600 | 73 | 190 | 340 | 840 | 73 | 190 |
| 50 | 460 | 610 | 80 | 210 | 340 | 850 | 80 | 210 |
| 65 | 460 | 630 | 90 | 240 | 340 | 870 | 90 | 240 |
| 80 | 530 | 688 | 98 | 270 | 430 | 1280 | 98 | 270 |
| 100 | 530 | 703 | 108 | 335 | 430 | 1296 | 108 | 335 |
| 125 | 630 | 810 | 123 | 375 | 430 | 1403 | 123 | 375 |
| 150 | 630 | 835 | 140 | 410 | 430 | 1408 | 140 | 410 |
| 200 | 630 | 563 | 168 | 540 | 430 | 1489 | 168 | 540 |
| 250 | 630 | 933 | 200 | 650 | 430 | 1586 | 200 | 650 |
閥體材質、襯里和隔膜片代號
| 基體和襯里 | HT200 | ZG1Cr18Ni9Ti | 隔膜片 |
| 無 | 襯F46 | 襯F3 | 氯丁橡膠 | 氟橡膠 | F46 |
| 代號 | 1 | 3 | 2 | 4 | 1 | 3 | 2 |
產品圖片、參數僅供參考,實際參數以上海自龍閥門制造有限公司產品為準,咨詢熱線:021-5160 1991
