產品概述
上海自龍閥門制造有限公司生產的100X隔膜式遙控浮球閥是閥門供應網開發生產的一種兼具多種功能的控制水池液位的水力控制閥。100X隔膜式遙控浮球閥主要安裝于水池或高架水塔的進水口處,當水位達到設定的高度時,主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后,主閥由浮球開關控制打開進水口向水池注水,實現自動補水。液位控制精確,不受水壓干擾;100X隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝,維護、調試、檢查方便、密封可靠,使用壽命長。100X隔膜式遙控浮球閥性能可靠、強度高、動作靈敏靈活適用于450mm口徑以下的管道。DN500mm口徑以上的建議使用活塞式。
適用范圍

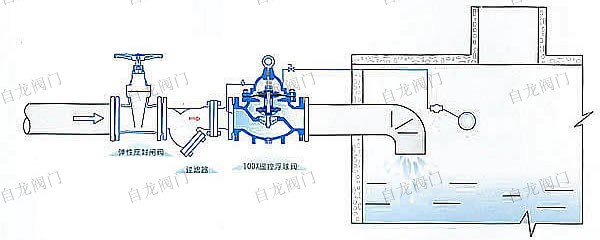

100X遙控浮球閥利用管道上游的水壓推動閥瓣上升,開啟閥門,向水池供水;當水池液面到達所需高度時,浮球在浮力的作用下上升,從而關閉閥門,截?cái)喙艿老蛩氐呐欧?。?dāng)水池排放掉水時,浮球下落,開通上腔的流通,此時,上游的壓力又使閥瓣上升,開啟閥門,使管道繼續向水池供水。遙控浮球閥,浮球動作迅速,液位控制準確度高,靈活耐用,水位不受水壓干擾且關閉緊密不漏水。遙控浮球閥主要安裝在高層建筑水塔、水池的進水管道上。常用于城建、化工、冶金、石油、制藥、食品、飲料、環保,適用溫度: 0℃~80℃介質: 水
結構

公稱尺寸 DN | 尺 寸 |
| L | A1 | A | H1 | H | F |
| 20 | 150 | 130 | 325 | 179 | 212 | 116 |
| 25 | 160 | 130 | 325 | 179 | 212 | 116 |
| 32 | 180 | 130 | 325 | 179 | 212 | 116 |
| 40 | 200 | 140 | 335 | 210 | 265 | 168 |
| 50 | 203 | 140 | 335 | 210 | 265 | 168 |
| 65 | 216 | 140 | 335 | 215 | 310 | 180 |
| 80 | 241 | 145 | 345 | 245 | 350 | 210 |
| 100 | 292 | 155 | 365 | 305 | 460 | 284 |
| 125 | 330 | 165 | 385 | 365 | 520 | 310 |
| 150 | 356 | 180 | 410 | 415 | 570 | 370 |
| 200 | 495 | 205 | 465 | 510 | 840 | 463 |
| 250 | 622 | 225 | 505 | 560 | 890 | 525 |
| 300 | 698 | 245 | 545 | 658 | 1030 | 625 |
| 350 | 787 | 275 | 595 | 696 | 1090 | 705 |
| 400 | 914 | 285 | 625 | 735 | 1150 | 778 |
| 450 | 978 | 285 | 625 | 735 | 1150 | 778 |
| 500 | 978 | 410 | 780 | 750 | 1110 | 690 |
| 600 | 1230 | 456 | 888 | 850 | 1286 | 785 |
產品圖片、參數僅供參考,實際參數以上海自龍閥門制造有限公司產品為準,咨詢熱線:021-5160 1991
