產品概述
上海自龍閥門制造有限公司生產的500X泄壓持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。500X泄壓/持壓閥利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。500X泄壓/持壓閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
1、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。
2、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。
3、當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。
適用范圍
常用于城建、化工、冶金、石油、制藥、食品、飲料、環保,適用溫度: 0℃~80℃介質: 水

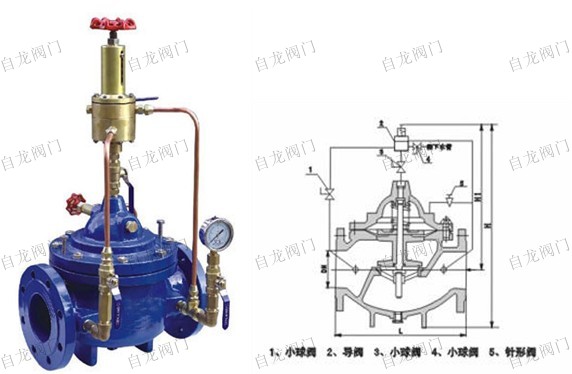

結構
公稱尺寸 DN | 尺寸 |
| L | H |
| 20 | 150 | 245 |
| 25 | 160 | 272 |
| 32 | 180 | 291 |
| 40 | 200 | 311 |
| 50 | 203 | 332 |
| 65 | 216 | 355 |
| 80 | 241 | 370 |
| 100 | 292 | 413 |
| 125 | 330 | 461 |
| 150 | 356 | 495 |
| 200 | 495 | 570 |
| 250 | 622 | 666 |
| 300 | 698 | 733 |
| 350 | 787 | 807 |
| 400 | 914 | 888 |
| 450 | 978 | 978 |
| 500 | 978 | 1076 |
| 600 | 1230 | 1185 |

產品圖片、參數僅供參考,實際參數以上海自龍閥門制造有限公司產品為準,咨詢熱線:021-5160 1991
