產品概述
上海自龍閥門制造有限公司生產的內螺紋針型閥J13W的密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。該針型閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。針形閥門的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。 針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。 針形閥門與壓力表配合使用是最合適的了，一般的針形閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
適用范圍
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。
6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。
8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。

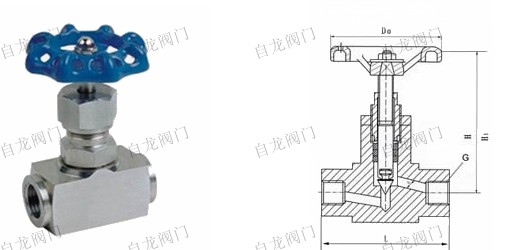

結構
內螺紋截止閥主要零件材料 Materials for main parts
| 零件名稱Part name | 閥桿、閥蓋Stem、Bonnet | 閥桿、閥瓣Stem、Disc | 填料Packing |
| J13W-16P | 鉻鎳不銹鋼
Cr，NI Stainless steel | 鉻鎳不銹鋼
Cr，NI Stainless steel | 聚四氟乙稀、柔性石墨
PTEF，Soft graphite |
| H13W-160、J13W-40 | 優質碳鋼
Hihg grade carbon steel | 鉻不銹鋼
Cr，Stainless steel |
內螺紋截止閥主要性能規范 Chief property and specifieation
| 型號
Type | 公稱壓力（MPa）Nominal pressure | 試驗壓力（MPa）Test pressure | 工作壓力（MPa）Working pressure | 工作溫度（℃）Working temperature | 適用介質
Applicable mediun |
| 殼體
Shell | 密封（液）
Seal | 密封（氣）
Seal |
| J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P＜540℃ | 液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
| J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 |
| J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C＜425℃ |
| J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |
內螺紋截止閥主要外形及連接尺寸 Main external and connecting dimensions（mm）
| 公稱直徑DN（mm） Nominal diameter | 管螺紋G
Source ioint | 尺 寸 Dimensions | 重量（Kg）
Weight |
| D0 | L | H | H1 | D |
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
