產品概述
上海自龍閥門制造有限公司生產的過濾器是工業生產中不可缺少的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提藍子式的過濾網，一經洗刷即可以恢復如新。因此，藍式過濾器在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。
適用范圍
TDG型籃式過濾器適用于蒸汽、空氣、煤油、水等配管中排掉銹渣及異物，用于保護閥門及管道設備。
1．化工、石化生產中的弱腐蝕性物料，如：水、氨、油品等。
2．化工生產品中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸等。
3．深冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
4．輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等。
5．各種特殊工藝的高效精密過濾器等。

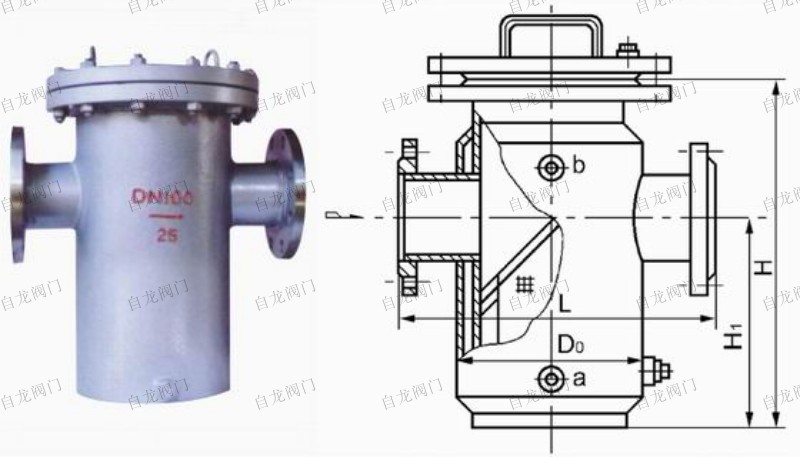

結構
零件材料與工況：
Parts
零件名稱 | Materials
材料 |
Body
閥體 | CarbonsteelStainlessSteeJ
碳鋼、不銹鋼 |
Gauze Filter Cap
濾網蓋 | CarbonsteelStainlessSteeJ
碳鋼、不銹鋼 |
Filter Core Net
濾芯網 | Stainless Steel
不銹鋼 |
Gasker
墊片 | Metal graphite
金屬石墨 |

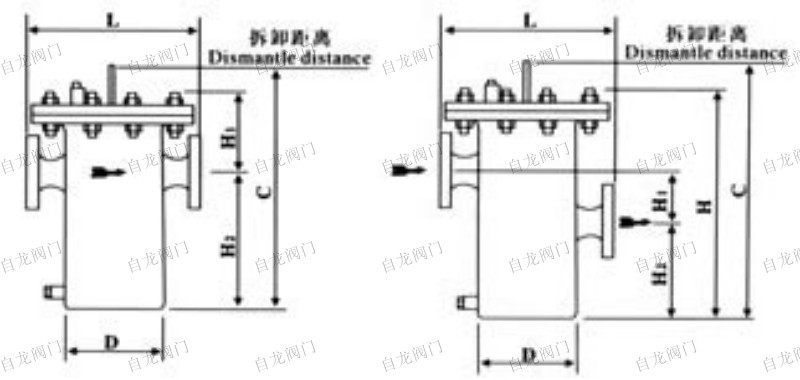

主要尺寸及重量：
直通籃式過濾器外形尺寸 mm
| 公稱直徑DN | 主要尺寸 | 排放□“B” | 參考重量 |
| φ | L | H1 | H2 | H（拆卸濾網距離） |
| 25 | 76 | 220 | 160 | 260 | 480 | R1/2" | 12 |
| 32 | 76 | 220 | 165 | 270 | 495 | 16 |
| 40 | 114 | 280 | 180 | 300 | 550 | 23 |
| 50 | 114 | 280 | 180 | 300 | 550 | 28 |
| 65 | 140 | 330 | 220 | 350 | 650 | 48 |
| 80 | 168 | 340 | 260 | 400 | 740 | 65 |
| 100 | 219 | 420 | 310 | 470 | 880 | R3/4" | 126 |
| 150 | 273 | 500 | 430 | 620 | 1175 | 248 |
| 200 | 325 | 560 | 530 | 780 | 1875 | 292 |
| 250 | 426 | 660 | 640 | 930 | 2170 | 415 |
| 300 | 478 | 750 | 840 | 1200 | 2690 | 596 |
高低籃式過濾器外形尺寸 mm
| 公稱直徑DN | 主要尺寸 | 排放□“B” | 參考重量 |
| φ | L | H1 | H2 | H3 | H（拆卸濾網距離） |
| 25 | 76 | 220 | 110 | 70 | 280 | 520 | R1/2" | 15 |
| 32 | 76 | 220 | 110 | 70 | 285 | 525 | 19 |
| 40 | 114 | 280 | 120 | 100 | 340 | 630 | 24 |
| 50 | 114 | 280 | 120 | 100 | 340 | 630 | 29 |
| 65 | 140 | 330 | 160 | 110 | 400 | 750 | 40 |
| 80 | 168 | 340 | 180 | 140 | 460 | 860 | 55 |
| 100 | 219 | 420 | 220 | 170 | 550 | 1040 | R3/4" | 103 |
| 150 | 273 | 500 | 310 | 220 | 720 | 1375 | 181 |
| 200 | 325 | 560 | 390 | 280 | 900 | 2005 | 303 |
| 250 | 426 | 660 | 480 | 320 | 1070 | 2320 | 439 |
| 300 | 478 | 750 | 640 | 400 | 1360 | 2870 | 625 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
