產品概述
上海自龍閥門制造有限公司生產的QQ41M-16/25C高溫球閥為金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有手動，蝸輪桿傳動，氣動等。高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
適用范圍
高溫球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

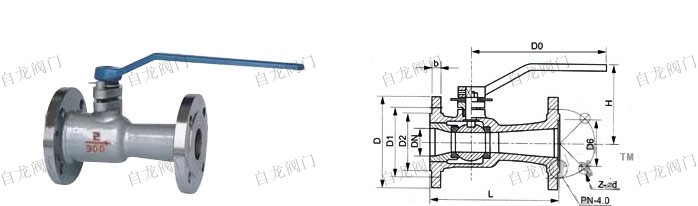

結構
|  一、高溫球閥性能規范： | 型號 | 公稱壓力 | 試驗壓力（MPa） | 工作溫度℃ | 適用介質 | | 強度水（MPa） | 密封水（MPa） | 氣密封（MPa） | | PF.QQ41M-16P | 1.6 | 2.4 | 1.8 | 0.6 | ≤300 | 水、油、酸堿等 | | PF.QQ41F-16P | ≤150 | | PF.QQ41M-25P | 2.5 | 4.0 | 2.8 | ≤300 | | PF.QQ41F-25P | ≤150 | | PF.QJ41M-16P | 1.6 | 2.4 | 1.8 | ≤300 | | PF.QJ41F-16P | ≤150 | 二、高溫球閥主要零件材料： | 零件材料 | 材料 | - | | PF.QQ41M-16P
PF.QQ41M-25P
QF.QJ41M-16P | PF.QQ41F-16P
PF.QQ41F-25P
QF.QJ41F-16P | | 閥體 | 304、304L、321、316、316L | | 球體 | | 閥桿 | | 手柄 | 可鍛鑄鐵 | | 密封圈 | 復合石墨 | 聚四氟乙稀 | 三、高溫球閥參數： | 型號 | 公稱通徑 | 尺寸 | | L | D | D1 | D2 | b-d | Z-Φd | H | D0 | | PF.QQ41M F-16P RQ616P | 15 | 115 | 95 | 65 | 45 | 14-2 | 4-14 | 105 | 150 | | 20 | 130 | 105 | 75 | 55 | 16-2 | 4-14 | 110 | 150 | | 25 | 140 | 115 | 85 | 65 | 16-2 | 4-14 | 120 | 160 | | 32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 145 | 160 | | 40 | 180 | 145 | 110 | 85 | 16-3 | 4-18 | 155 | 250 | | 50 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 175 | 300 | | 65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 300 | | 80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 225 | 320 | | 100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 320 | | 125 | 320 | 245 | 210 | 185 | 20-3 | 8-18 | 285 | 400 | | 150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 295 | 400 | | 200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 330 | 450 | | PF.QQ41M F-25P RQ625P | 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 155 | 250 | | 50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 | | 65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 195 | 300 | | 80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 | | 100 | 280 | 230 | 190 | 160 | 24-3 | 8-23 | 255 | 320 | | 125 | 320 | 270 | 220 | 188 | 28-3 | 8-25 | 285 | 400 | | 150 | 360 | 300 | 250 | 218 | 30-3 | 8-25 | 295 | 400 | | 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 330 | 450 | |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
