產品概述
上海自龍閥門制造有限公司生產的法蘭楔式閘閥Z41H
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
標準與規范：
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79GB/T9112-9131的規定
檢查與試驗：安JB/T9092-99GB/T13927-92的規定
傳動方式：手動、電動、齒輪
適用范圍
高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

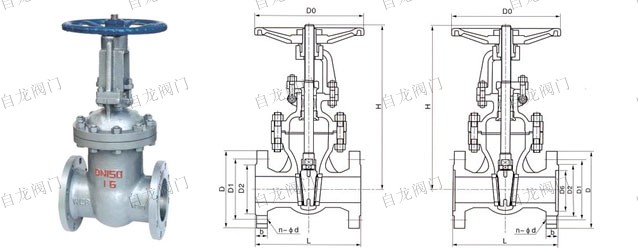

結構
| 公稱壓力 | 公稱通徑DN（mm） | 主要外形尺寸及連接尺寸 | 重量
（kg） |
| L | D | D1 | D2 | b-f | z-фd | H | Do |
| PN16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 | 5 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | 6.5 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | 9 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | 12 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | 26.5 |
| 50 | 250 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | 29 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 240 | 33 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 280 | 45 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 300 | 63 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 320 | 108 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 360 | 134 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 400 | 192 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 450 | 273 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1145 | 560 | 379 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-25 | 1280 | 640 | 590 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-30 | 1452 | 640 | 850 |
| 450 | 650 | 64 | 585 | 545 | 40-4 | 20-30 | 1541 | 720 | 907 |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-34 | 1676 | 720 | 958 |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-41 | 1874 | 800 | 1112 |
| PN25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | | 7 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | | 11 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | | 14 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | | 30 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-18 | 358 | | 34 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-18 | 373 | | 36 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-18 | 435 | | 50 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-23 | 500 | | 69 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-25 | 614 | | 116 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-25 | 674 | | 141 |
| 200 | 400 | 360 | 340 | 278 | 34-3 | 12-25 | 818 | | 192 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-30 | 969 | | 207 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-30 | 1145 | | 400 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-34 | 1280 | | 631 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-34 | 1452 | | 900 |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-34 | 1541 | | 1013 |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-41 | 1676 | | 1166 |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-41 | 1874 | | 1258 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
