產品概述
上海自龍閥門制造有限公司生產的平板閘閥Z43F
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全
5、全封閉結構，防護性能好，可適應全天候要求。
適用范圍
平板閘閥適用于Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質。

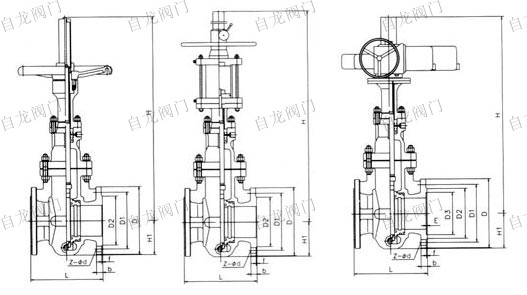

結構
| 公稱通徑 | 結構長度L | H | H1 |
| DN | NPS | 手動 | 傘齒輪傳動 | 氣動 | 電動 |
| 25 | 11/4 | 127 | \ | \ | \ | \ | \ |
| 32 | 11/4 | 165 | 385 | \ | \ | \ | 63 |
| 40 | 11/2 | 165 | 385 | \ | \ | \ | 63 |
| 50 | 2 | 178 | 415 | \ | \ | \ | 74 |
| 65 | 21/2 | 190 | 462 | \ | \ | \ | 83 |
| 80 | 3 | 203 | 563 | \ | \ | \ | 95 |
| 100 | 4 | 229 | 648 | \ | \ | \ | 109 |
| 125 | 5 | 254 | 715 | \ | \ | \ | 125 |
| 150 | 6 | 267 | 836 | \ | 636 | 979 | 144 |
| 200 | 8 | 292 | 1034 | \ | 796 | 1096 | 176 |
| 250 | 10 | 330 | 1230 | \ | 960 | 1297 | 204 |
| 300 | 12 | 356 | 1405 | 1460 | 1118 | 1520 | 240 |
| 350 | 14 | 381 | 1607 | 1642 | 1305 | 1768 | 263 |
| 400 | 16 | 406 | 1775 | 1865 | 1425 | 1935 | 293 |
| 500 | 20 | 457 | 2176 | 2251 | 1724 | 2300 | 350 |
| 600 | 24 | 508 | 2564 | 2642 | 1995 | 2770 | 403 |
| 700 | 28 | 610 | 2950 | 3128 | 2293 | 3570 | 450 |
| 800 | 32 | 660 | 3335 | 3515 | 2675 | 3985 | 507 |
| 900 | 36 | 711 | 3720 | 3900 | 3060 | 4370 | 555 |
| 1000 | 40 | 811 | 4105 | 4290 | 3445 | 4755 | 610 |
產品圖片、參數僅供參考，實際參數以上海自龍閥門制造有限公司產品為準，咨詢熱線：021-5160 1991
